7.27.2013

(TQ) Throttle Quadrant

Conjunto TQ comprado da Byfly home cockpits.

 Fiz algumas modificações, como molas nas manetes de combustível, implantação de rodas de trim,
com preparação para colocação de polia pra motor, e iluminação, através dos acrílicos, pois o conjunto, não dispõe de retroiluminação.















       Somente um teste, para ser ligados posteriormente, ao dimer, em conjunto com pedestal de radios

6.21.2013

Trilhos de Poltronas, Pedestal de rádio na plataforma

Montagem final, das poltronas, e pedestal de rádios, juntamente com TQ na plataforma.
Ao invés de deslocar as poltronas, para facilitar a entrada, preferi fazer a caixa dos
rádios, se mover para os lados, e travando no meio, é um sistema mais simples.
Nos trilhos da poltrona, usei roldanas de suporte de portas de vidro temperado, com um
L, por baixo de cada, para o assento não tombar quando se deslocar.

           Vejam as roldanas de nylon com rolamentos, que deslizam nos trilhos, com o L por baixo
          Os trilhos usados, são para portas de vidro também, instalados nas travessas da plataforma.


            Aqui a furação em barra chata de aluminio embutida no mdf, pra regulagem das poltronas

2.10.2013

Pedestal de Radios e Painel de fogo






Abaixo a construção do painel de fogo







                                         Meu Pedestal, foi baseado nas medidas desta planta
                                         da Projeet.be

Plataforma, Yokes e Rudders






















    Depois de bater muita cabeça, e olhar todos os sites relacionados, todos os blogs de construtores de
cockpit caseiro, com muitos ótimamente construidos, com engrenagens em nylon, correntes, correias, e outros, resolvi inovar e facilitar, pra nos construtores de cockpits com yoke de coluna.

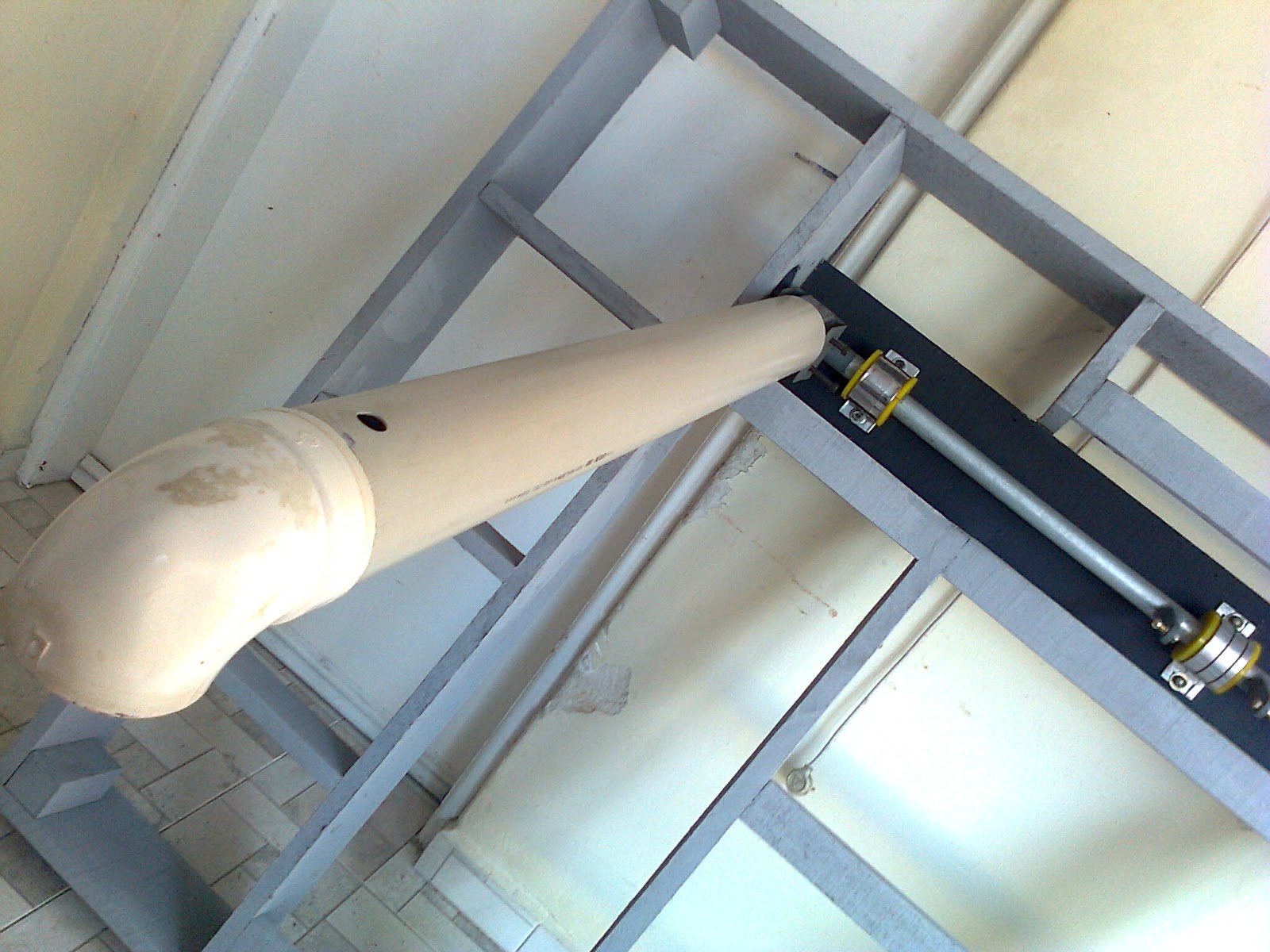

     Vejam, eu usei para a transmissão de comando de ailerons, estes 2 mandrils, angulares, que nada mais s~so que 2 engrenagens de aço, e pra ajudar cabe como uma luva, no cotovêlo 90 ° de 75 mm, como vôces podem ver, apenas tive que esquentar com soprador atraz, para fazer aquela saliência, que podem ver pra encaixar, corretamente, ficando até mais bonito que curva de tubo sêca.
      Para a fixação, usei 2 discos de mdf de 3mm, 1 com furo do eixo, e outro, mais alargado, entrando um pouco na cabeça da peça, colados com cola PUR base poliuretâno, e um pouco de
expansive ( poliuretano espuma expansiva, e eu gostei muito do resultado, que facilita muito a construção, no eixo rosqueado, vou usar o mandril de 3/8, com 1 furo por tras, para apertar a barra de ferro, que desce para a linkagem com o outro lado.

















Este mostrador de nível, eu mesmo construí pois não achei disponível pra venda
